Схема подключения автомобильной сигнализации Wheels HC333

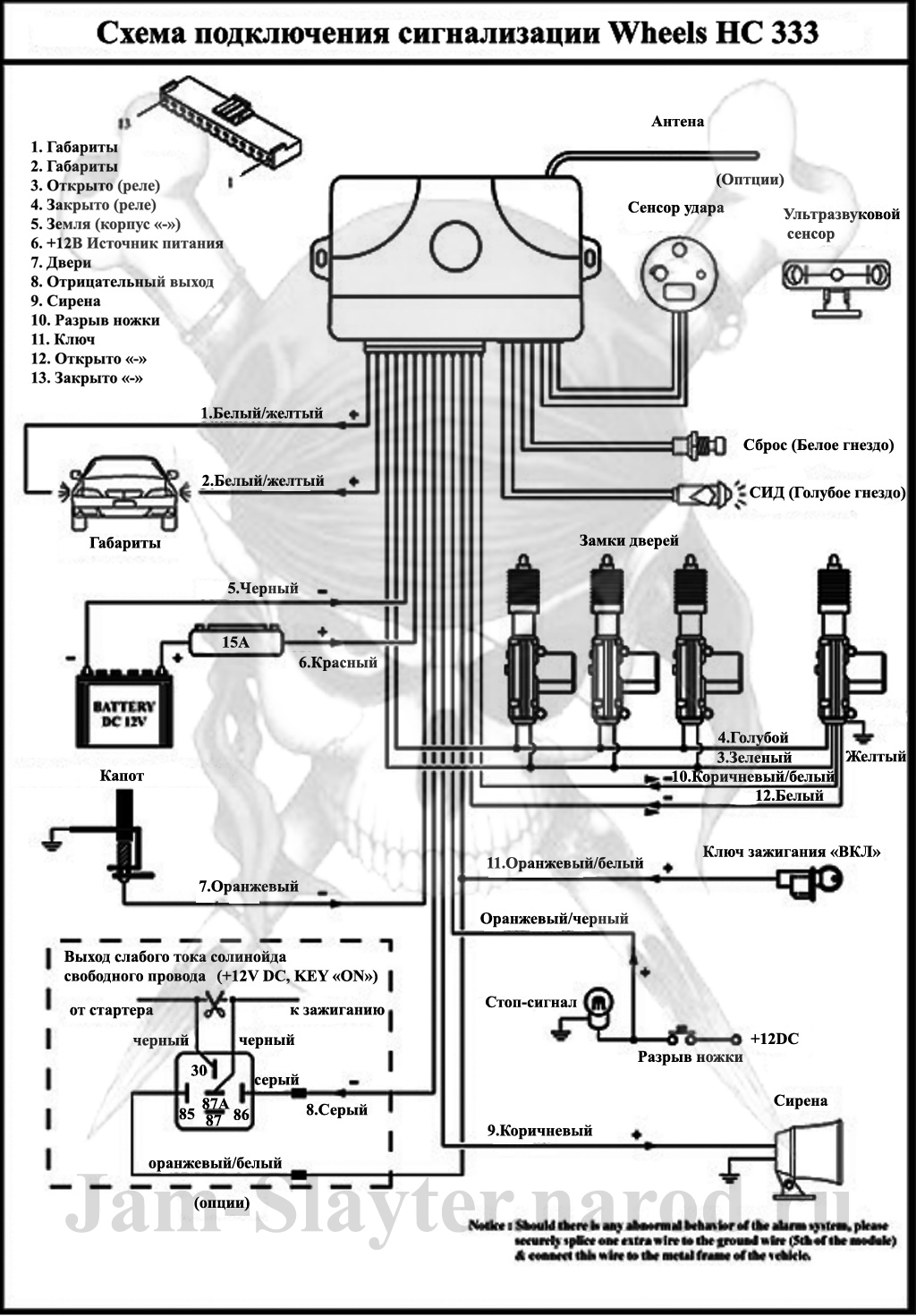

Схема сигнализации очень похожа, со схемой сигнализации Prestige APS 100. Так как имеет почти все идентификаторы. На микросхеме написано PCJ23R1, а на плате написано HC333-234 в добавок на реле написано Wheels. В инете было написано, что сигналка с параметрами PCJ23R1 HC333 это Prestige APS 100, к сожелению для нее в инете я так и не нашел схемы подключения, только руководство пользователя, да и то не все. Нашлась схема подключения только на зарубежном сайте http://www.wheelsauto.com.my/w_alarm.html Выкладываю вам переведенную с английского языка схему.

Для просмотра в большом формате нажмите на рисунок

08.06.2011
